概述
便携式多功能电磁信号采集回放设备是将无线信道模拟设备与背景信号生成设备产生的射频信号，通过射频直采生成对应的基带信号，可通过光纤口/万兆网口传输到上位机设备进行频谱分析与数据存储，还可以将上位机数据实时下发，完成信号的实时回放功能。

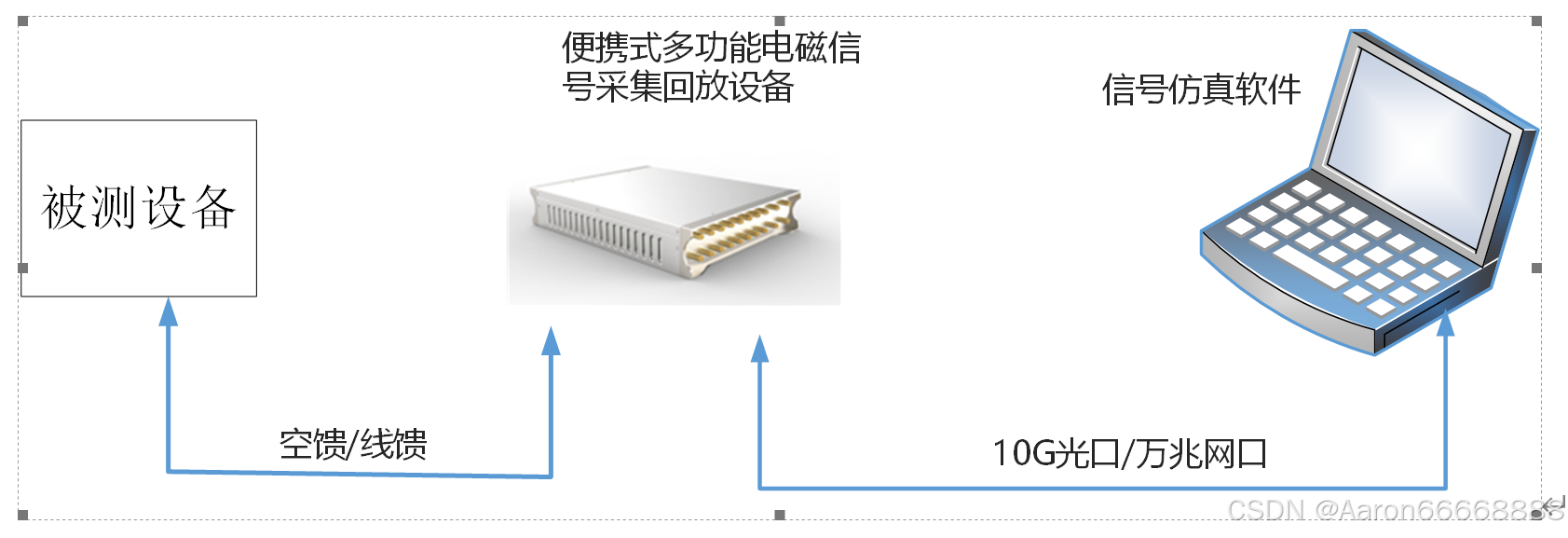

应用场景
功能要求
- 支持对多频段、多体制、多调制样式射频信号采集、信号回放的能力；
- 功能模块具备兼容性设计、设备具备可扩展性设计；
- 具备独立单通道模拟信号采集的能力；
- 具备信号模拟下变频、滤波的能力；
- 具备输入模拟信号载波频率、信号带宽、增益调整可配置的功能；
- 支持模拟带宽多档可选的能力；
- 支持对采集数据实时存储的能力；
- 具备采集数据预处理的能力，基带数据率多档可选的能力；支持输出/存储数据率/采样率可配置的功能；
- 具备独立单通道宽带通信信号回放能力；
- 具备回放信号模拟上变频、滤波、放大的能力；
- 具备输入回放数据率/采样率可配置的功能；
- 具备输出模拟信号载波频率、信道带宽、增益调整可配置的功能；
- 支持连续回放、定时回放与循环回放等模式；
- 支持内、外参考时钟模式；
- 支持数据频谱显示功能；
- 具备启动自检、故障、状态显示功能；
- 具备千兆网络数据交互功能；
- 具备本地/远程控制功能；
性能指标要求
信号采集性能
- 模拟通道数：8通道；
- 频率范围：1MHz～6GHz；
- 频率步进：≤100KHz；
- 输入功率电平范围：-60dBm～0dBm；
- 单通道最大信号实时带宽：≥200MHz（I/Q16位数据）；
- 模拟带宽：200MHz、100MHz、80Mhz、40Mhz、20Mhz、10Mhz多档可选；
- 谐波抑制：≥55dBc；
- 杂波抑制：≥60dBc；
- SFDR：≥65dBFs；
- ADC位数：≥14bit；
信号回放性能
- 模拟通道数：8通道；
- 频率范围：1MHz～6GHz；
- 频率步进：≤100KHz；
- 单通道最大信号实时带宽：≥200MHz（I/Q16位数据）；
- 输出功率电平范围：-60dBm～0dBm；
- 谐波抑制：≥55dBc；
- 杂波抑制：≥60dBc；
- 频率调谐时间：≤1ms；
- DAC位数：≥14bit；
- 支持回放数据率/采样率范围：200MHz、100MHz、80Mhz、40Mhz、20Mhz、10Mhz多档可选；
- 带内平坦度：≤±1dB；
接口要求
- 射频信号输入：N-50K 50Ω，8路；
- 射频信号输出：N-50K 50Ω，8路；
- 参考输入：SMA-K 50Ω，100MHz，1路；
- 数据交互接口：千兆网络 1路/光口/USB3.0 1路；
- 供电：AC220V，50Hz。
电源指标
- 外部采用AC220（±10%）V、50Hz市电进行供电；
- 设备功耗低于50W。
重量及体积要求
重量：≤1kg。

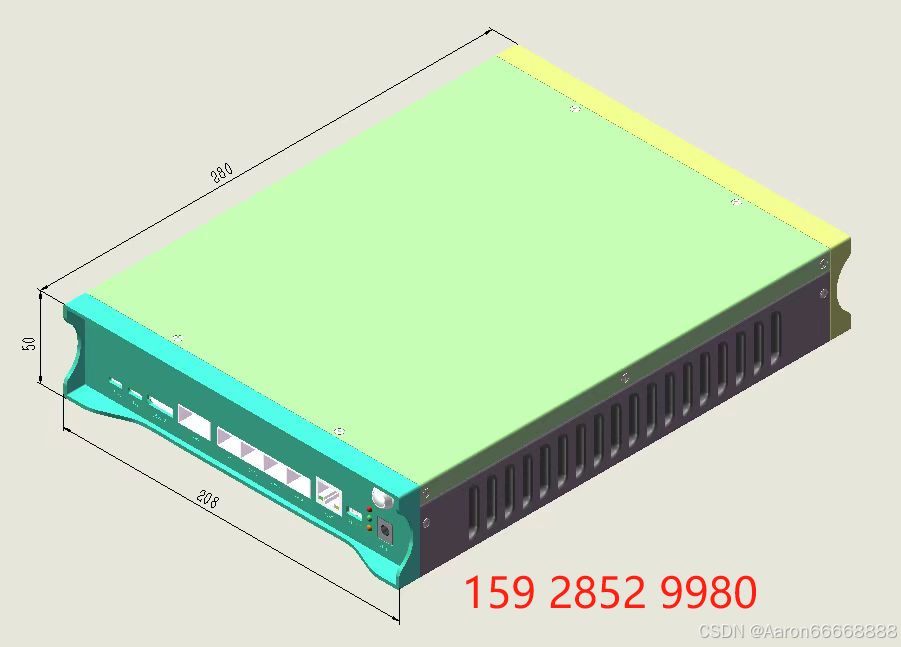

体积：≤280*208*50mm。
环境适应性设计
- 工作温度：-50℃～+55℃；
- 存储温度：-40℃～+60℃；
湿热：20°～40°(95°)。
